A. Pendahuluan
Kali ini saya akan sharing tutorial konfigurasi Routing OSPF
1. Pengertian
Open Shortest Path First (OSPF) adalah sebuah protokol routing otomatis (Dynamic Routing) yang mampu menjaga, mengatur dan mendistribusikan informasi routing antar network mengikuti setiap perubahan jaringan secara dinamis. Pada OSPF dikenal sebuah istilah Autonomus System (AS) yaitu sebuah gabungan dari beberapa jaringan yang sifatnya routing dan memiliki kesamaan metode serta policy pengaturan network, yang semuanya dapat dikendalikan oleh network administrator. Dan memang kebanyakan fitur ini diguakan untuk management dalam skala jaringan yang sangat besar. Oleh karena itu untuk mempermudah penambahan informasi routing dan meminimalisir kesalahan distribusi informasi routing, maka OSPF bisa menjadi sebuah solusi.
OSPF termasuk di dalam kategori IGP (Interior Gateway Protocol) yang memiliki kemapuan Link-State dan Alogaritma Djikstra yang jauh lebih efisien dibandingkan protokol IGP yang lain. Dalam operasinya OSPF menggunakan protokol sendiri yaitu protokol 89.
2. Latar Belakang
Ingin memehami konsep dan konfigurasi dari Routing OSPF
3. Maksud dan Tujuan
Menghubungka 3 Router secara dynamic atau otomatis
B. Alat dan Bahan
- Laptop
- 3 Router
- 5 Kabel UTP
17 menit
D. Tahap Pelaksanaan
1. Buat topologi
Kita Konfigurasi RO_Pusat
1. Kita Setting IP Address di
Ether 2 = Ke RO_2
Ether 3 = Ke Client
Ether 4 = Ke RO_3

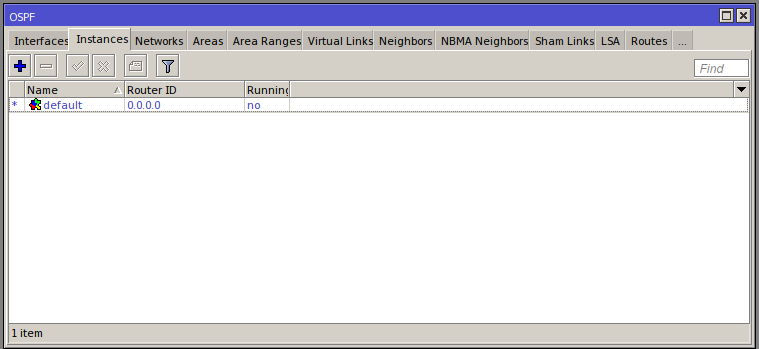

2. Kemudian Pada menu pilih "Routing" >> "OSPF"
3. Pilih menu "Interface" >> "+"
4. Pada "Redistribute Connected Router", pilih "as type 1"
5. Kemudian masuk ke menu "Network". Kita daftar kan ether yang digunakan untuk Routing OSPF, Kita isi dengan IP Network nya.
6. Jika berhasil hasil nya seperti berikut.
7. Kita lihat hasil nya di "IP" >> "Routes" maka hasil nya seperti berikut.
5. Kita ubah IP Address client sesuai dengan IP yang ada pada Router.
Kita Konfigurasi RO_2
1. Sama seperti "RO_Pusat", pertama kita setting IP Address nya
Ether 2 = Ke Client
Ether 3 = Ke RO_Pusat
2. Kemudian Pada menu pilih "Routing" >> "OSPF"
3. Pada Tab General, "Redistribute Connected Router", pilih "as type 1"

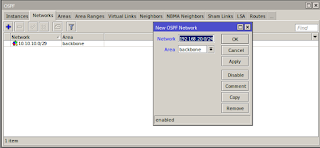

4. Kemudian masuk ke menu "Network". Kita daftar kan ether yang digunakan untuk Routing OSPF, Kita isi dengan IP Network nya.
5. Kita ubah IP Address client sesuai dengan IP yang ada pada Router.
Kita Konfigurasi RO_3
1. Sama seperti "RO_Pusat", pertama kita setting IP Address nya
Ether 2 = Ke Client
Ether 3 = Ke RO_Pusat
2. Kemudian Pada menu pilih "Routing" >> "OSPF"
3. Pada Tab General, "Redistribute Connected Router", pilih "as type 1"

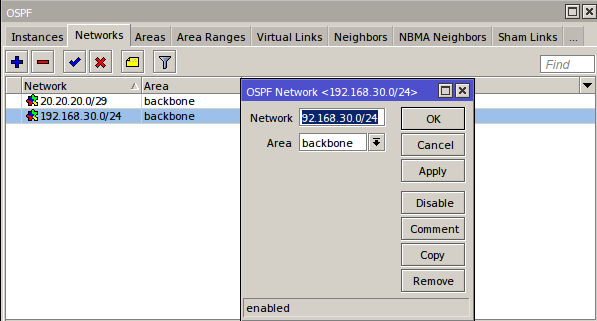

4. Kemudian masuk ke menu "Network". Kita daftar kan ether yang digunakan untuk Routing OSPF, Kita isi dengan IP Network nya.
5. Kita lihat hasil nya di "IP" >> "Routes" maka hasil nya seperti berikut.
6. Kita ubah IP Address client sesuai dengan IP yang ada pada Router.
Sekarang kita coba ping, Apakah sudah terhubung
1. Dari "Client RO_Pusat" ke "RO_3" (192.168.30.1)
2. Dari "Client RO_Pusat" ke "RO_2" (192.168.20.1)
3. Dari "Client RO_Pusat" ke "Client RO_2" (192.168.30.2)
4. Dari "Client RO_03" ke "RO_2"dan "RO_Pusat"
Berhasil melakukan Routing OSPF dengan tipe "Single Area Backbone"
F. Kesimpulan
Untuk melakukan routing, sebaiknya kita membuat topologi beserta IP Address nya, agar mempermudah ketika melakukan konfigurasi nya
G. Referensi
http://mikrotik.co.id/artikel_lihat.php?id=154
E-book MTCNA
Sekian semoga bermanfaat untuk teman-teman. Terima kasih
Wassallamu'alaikum Wr.Wb
