Wirelless Bridge Pada RouterBoard Mikrotik

Assallamu'alaikum Wr.Wb

A. Pendahuluan
    1. Pengertian
        Bridge adalah Menggabungkan 2 atau lebih interface yang bertipe
ethernet, atau sejenisnya, seolah-olah berada dalam 1 segmen network yang sama.

   2. Latar Belakang
       Memahami dan Ingin menggunakan fitur-fitur yang ada pada Mikrotik.

   3. Maksud dan Tujuan
       Ingin melakukan bridge antara interface ether dengan Wirelless

B. Alat dan Bahan

• 2 RouteBoard
• 2 Kabel UTP
• Laptop

C. Jangka Waktu Pelaksanaan
    10 menit

D. Tahap Pelaksanaan

       Kita buat Topologi seperti berikut.

Kita Konfigurasi Router 2

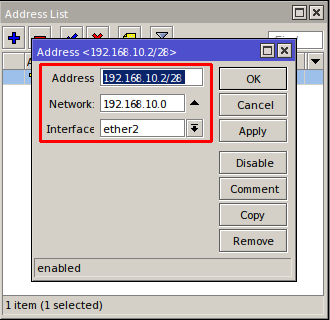

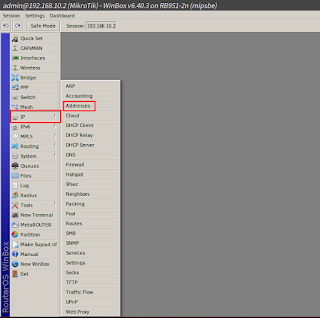

1. Kita Setting IP Address di

Ether 2 = Ke Client

   2. Kemudian kita setting Wirelless nya, masuk ke menu "Wirelless". Kita lakukan beberapa konfigurasi.

Mode = ap bridge

   3. Jika sudah selesai mensetting Wirelless nya. Kita buat interface bridge

Name = Sesuai dengan keinginan anda

       Kemudian "Aplly"


   4. Kita buat interface yang akan kita bridge, masuk ke "Port" >> "General"

Interface = ether2

       Kemudian"Aplly"

   5. Kita buat interface yang akan kita bridge, masuk ke "Port" >> "General"

Interface = wlan1

       Kemudian"Aplly"

   6. Kita ubah IP Address client sesuai dengan IP yang ada pada Router.

Kita Konfigurasi Router 1

   1. Sama seperti "Router 2", pertama kita setting IP Address nya
Ether 2 = Ke Client

   2. Kemudian kita setting Wirelless nya, masuk ke menu "Wirelless". Kita lakukan beberapa konfigurasi.

Mode = Station

       Kemudian pilih "Scan" untuk mencari WiFi/Hotspot untuk kita connect kan

   3. Cari SSID dari WiFi/Hotspot yang akan kita "Point to Point" kemudian pilih "Connect"

   4. Maka otomatis konfigurasi dari WiFi/Hotspot yang kita connect kan tadi masuk ke konfigurasi Wirelless kita. Kemudian kita "Aplly"

   5. Jika sudah selesai mensetting Wirelless nya. Kita buat interface bridge

Name = Sesuai dengan keinginan anda

       Kemudian "Aplly"

   6. Kita buat interface yang akan kita bridge, masuk ke "Port" >> "General"

Interface = ether2

       Kemudian"Aplly"

   7. Kita buat interface yang akan kita bridge, masuk ke "Port" >> "General"

Interface = wlan1

       Kemudian"Aplly"

   8. Kita ubah IP Address client sesuai dengan IP yang ada pada Router.

Sekarang kita coba ping, Apakah sudah terhubung antar Client

1. Ping dari "Client R.2" ke "Client R.1"

2. Ping dari "Client R.1" ke "Client R.2"

E. Hasil yang Didapatkan
    Client Router 1 dan Router 2 terhubung

F. Kesimpulan
    Fitur bridge dapat bekerja di interface fisik

G. Referensi
    E-book Rifki BLC Klaten


Sekian semoga bermanfaat untuk teman-teman semua. Terima kasih

Wassallamu'alaikum Wr.Wb
